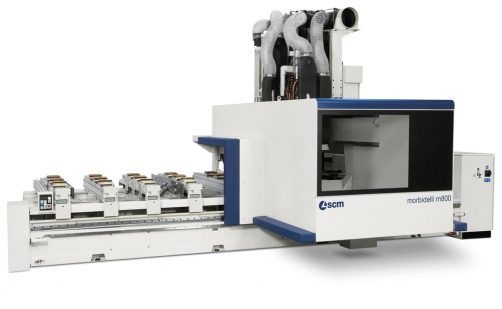

Centrum obróbcze morbidelli m 400 / m 600 / m 800
Dane techniczne:
Centrum obróbcze morbidelli m występują w trzech wersjach jeżeli chodzi o wyposażenie: |
|
“A”-trzyosiowa, “B”-czteroosiowa, “C”-pięcioosiowa |
Centrum obróbcze morbidelli m” występuje w sześciu wersjach jeżeli chodzi o wielkość pola roboczego wzdłuż osi X-Y(mm) |
|
wymiar pola pracy w osi X (mm) |
|
3680, 5020, 6360 |
wymiar pola pracy w osi Y (mm) |
|
1320, 1680 |
Prędkość wektorowa osi X-Y (m/min) |
|
dla m 400 – 85, dla m 600 i m 800 – 127 wersja “pro-speed” |

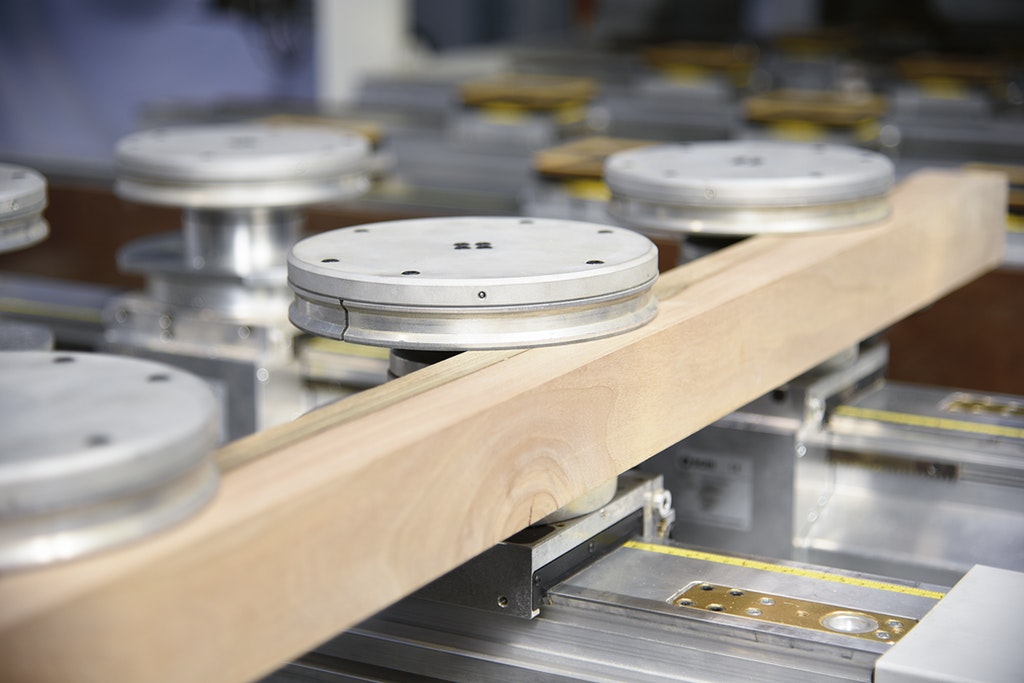

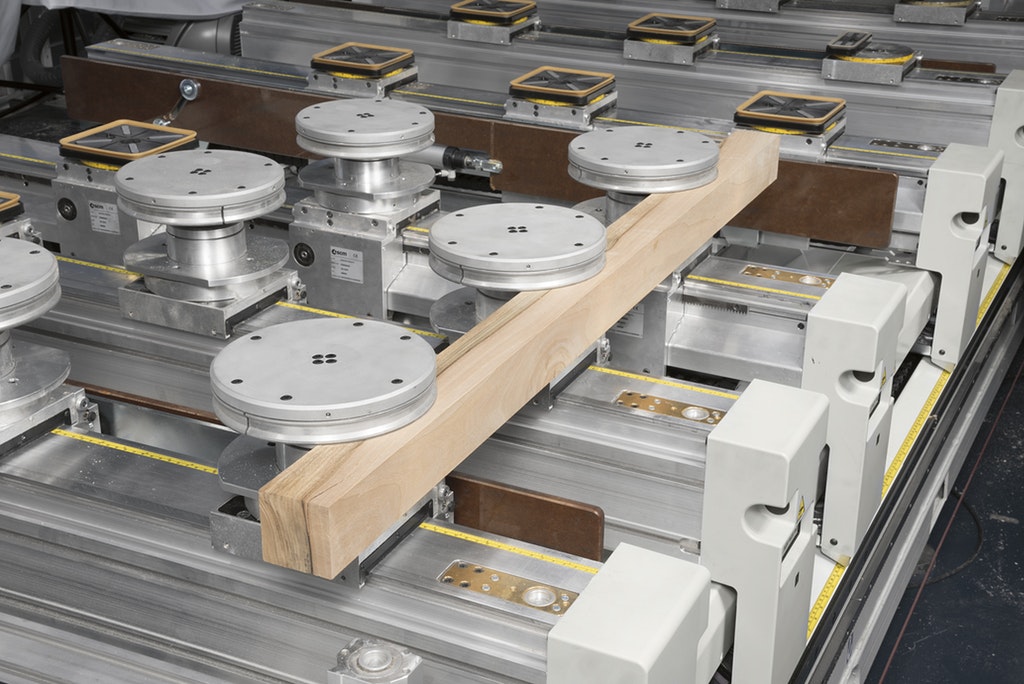

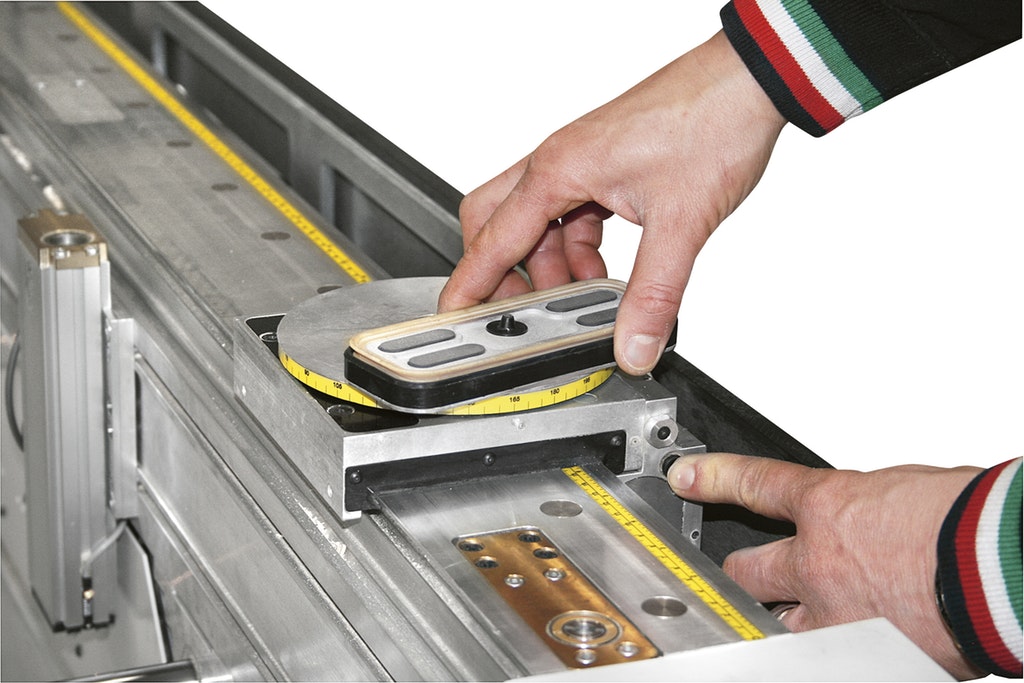

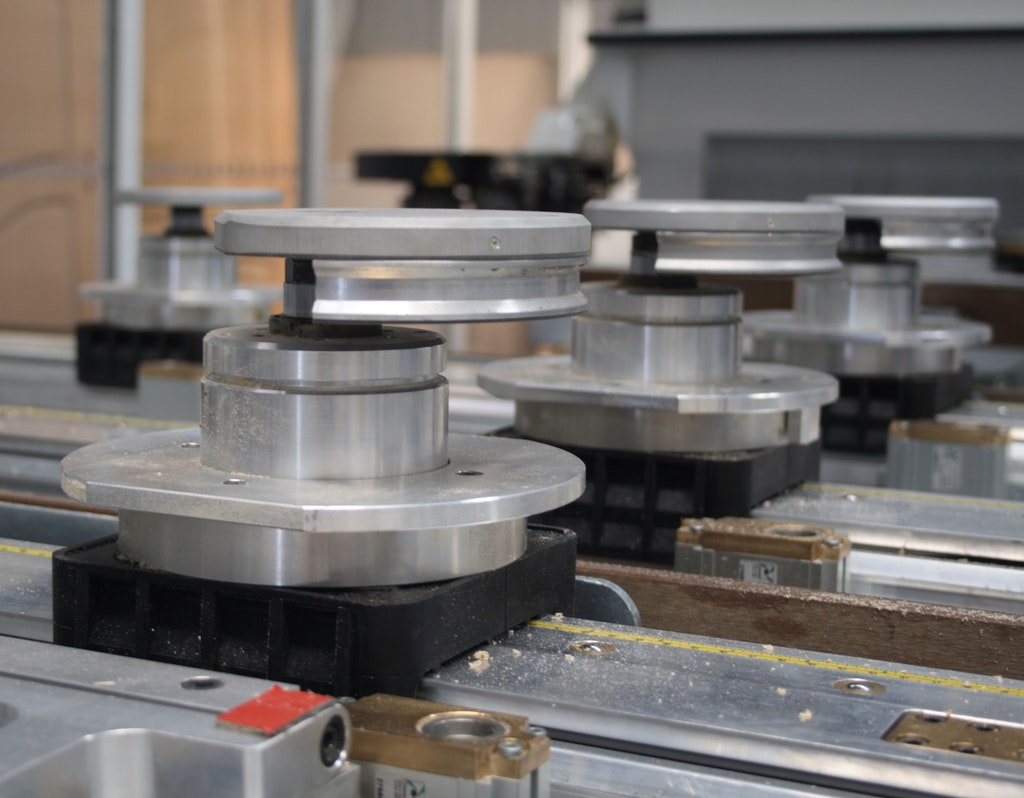

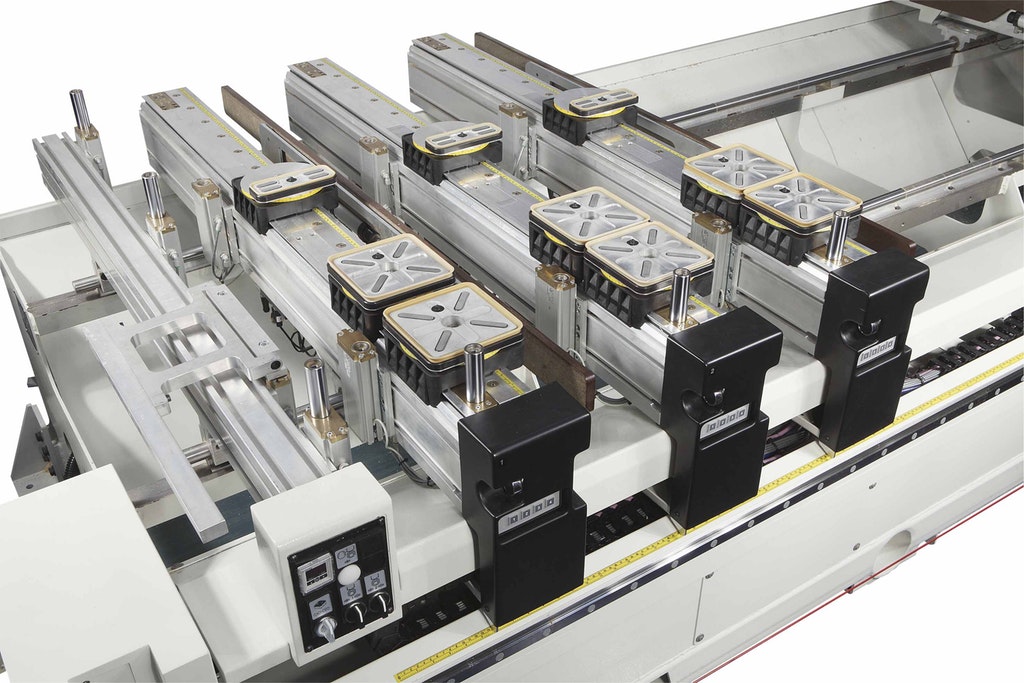

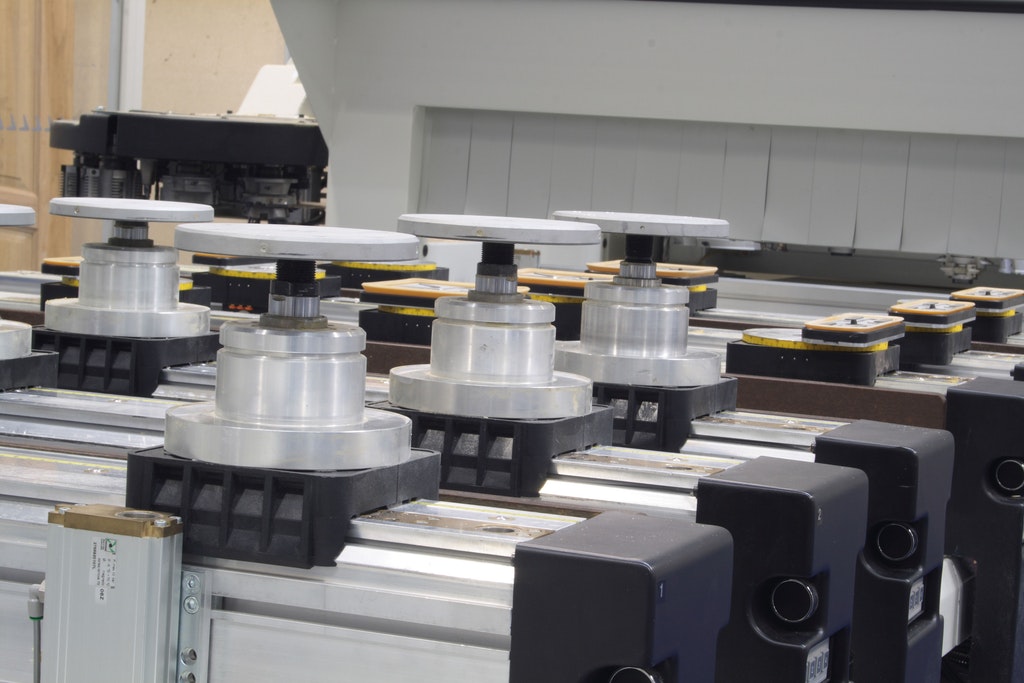

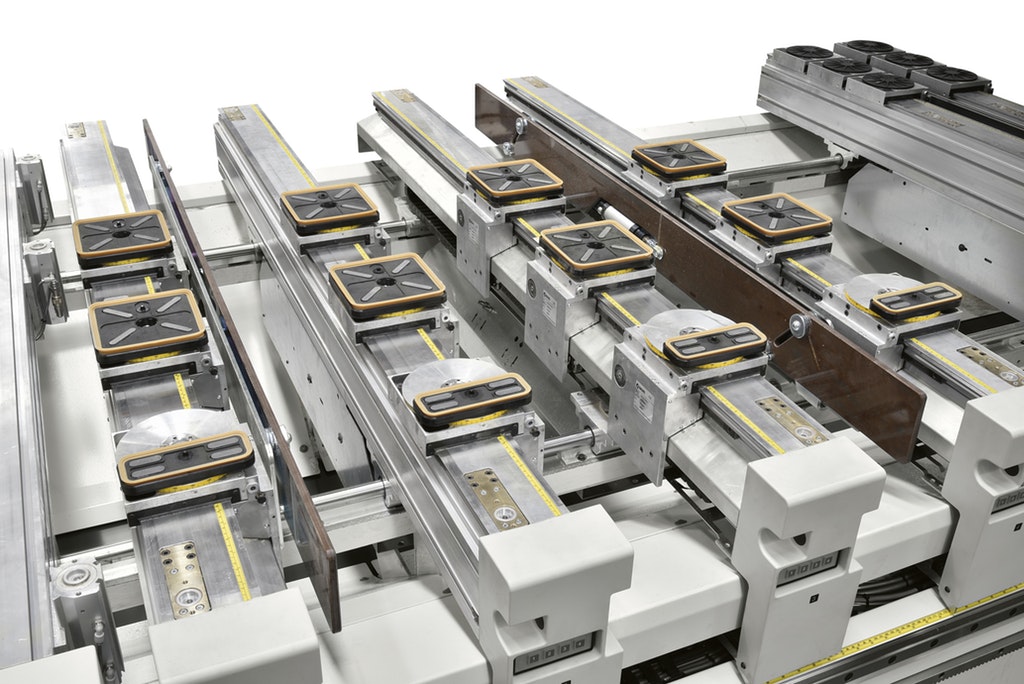

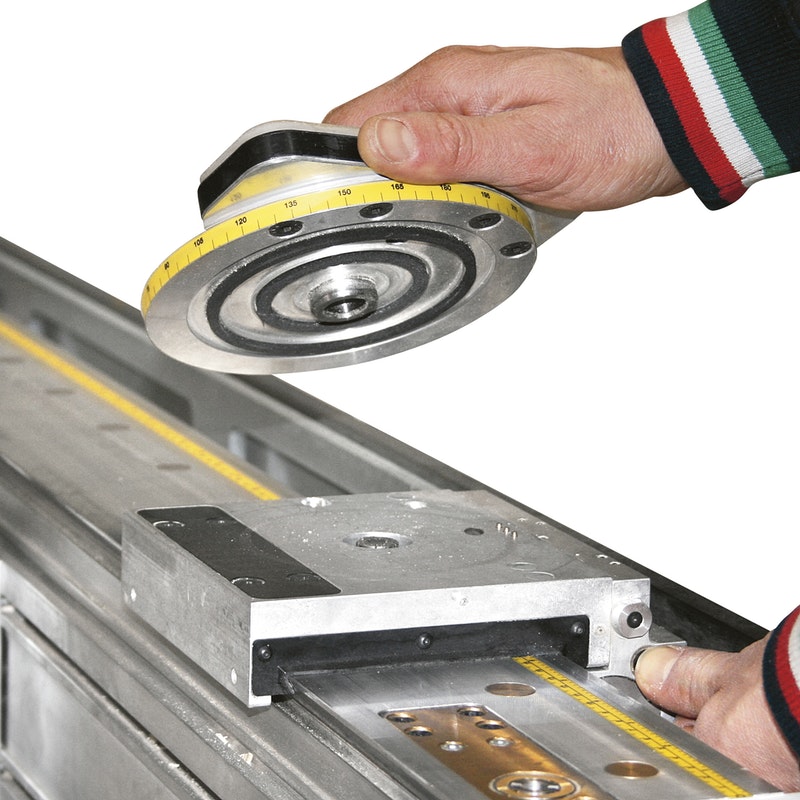

Ilość belek roboczych |
|
od 6 do 12 (dobór w zależności od długości stołu) |
GŁOWICA WIERTARSKA
|
|
|
Liczba wrzecion pionowych (cztery rodzaje głowic) |
|
12(7X-5Y), 14(8X-6Y), 25(12X-13Y), 38(19X-19Y) |
Liczba wrzecion poziomych (odpowiednio do pozycji z wiertłami pionowymi) |
|
8(4X-4Y), 12(8X-4Y), 12(8X-4Y), 12(8X-4Y) |
Zintegrowana piłka nutująca w osi X (mm) |
|
120 |
GŁOWICA FREZARSKA
|
|
|
Trzy wersje |
|
trzyosiowe, czteroosiowe, pięcioosiowe |
Trzyosiowe, czteroosiowe(opcja) elektrowrzeciono |
|
|
Moc (S6) (kW) |
|
12 i 15 (opcja) |
Obroty max (obr/min) |
|
24000 |
Chłodzenie powietrzem, 15kW płynem(opcja) |
Pięcioosiowe elektrowrzeciono 12kW i 17kW(opcja) |
|
|
Moc (S6) (kW) |
|
10 |
Obroty max (obr/min) |
|
24000 |
Chłodzenie płynem |
|
zewnętrzny układ chłodzenie |
Automatyczny, ruchomy, obrotowy magazynek narzędzi “R16” |
|
16 pozycji |
Stały, Boczny magazynek narzędzi TR10 dla stołu w Y 1320 mm/TR12 dla stołu o większej szerokości |
|
10/12 pozycji |
Automatyczny, ruchomy, obrotowy magazynek narzędzi “R 24″(opcja) |
|
24 pozycje |
Automatyczny, ruchomy, obrotowy magazynek narzędzi przy elektrowrzecionie głównym “Rapid 12″(opcja) |
|
12 pozycji |
DODATKOWE AGREGATY
|
|
|
elektrowrzeciono pionowe “PBTC” z magazynkiem Rapid 6 |
|
12 kW, 18000 obr/min |
elektrowrzeciono pionowe “PB1” |
|
12 kW, 18000 obr/min |
elektrowrzeciono poziome z dwoma wyjściami |
|
moc 5,6 kW, 18 obr/min |
PARAMETRY INSTALACJI
|
|
|
Moc zainstalowana (kVA) |
|
23-28 |
Zapotrzebowanie na sprężone powietrze (Nl/min) |
|
450 |
Wydajność instalacji odpylania (m3/min) |
|
5300 |
Średnica króćca odciągu (mm) |
|
250 |
Prędkość powietrza instalacji odciagu (m/min) |
|
30 |
Waga maszyny standardowej (kg) |
|
3150/3350 |
