Centrum morbidelli x200/x400 – marka scm

Centrum morbidelli x200 i x400 to najnowsza rodzina centr obróbczych cnc do nestingu marki scm. Maszyny te charakteryzują się bardzo bogatym i różnorodnym wyposażeniem. Na szczególną uwagę zasługuje nowy rodzaj stołów podciśnieniowych. Podciśnienie w stole obróbczym, które jest po to aby trzymać obrabiany element w tych maszynach zmienia się inteligentnie w zależności od tego w którym miejscu na stole odbywa się obróbka. Pozwala to zwiększyć skuteczność trzymania elementów i zaoszczędzić energię. Poza tym jest możliwość wyboru wielkości pola pracy maszyny z szerokiego zakresu wymiarowego.

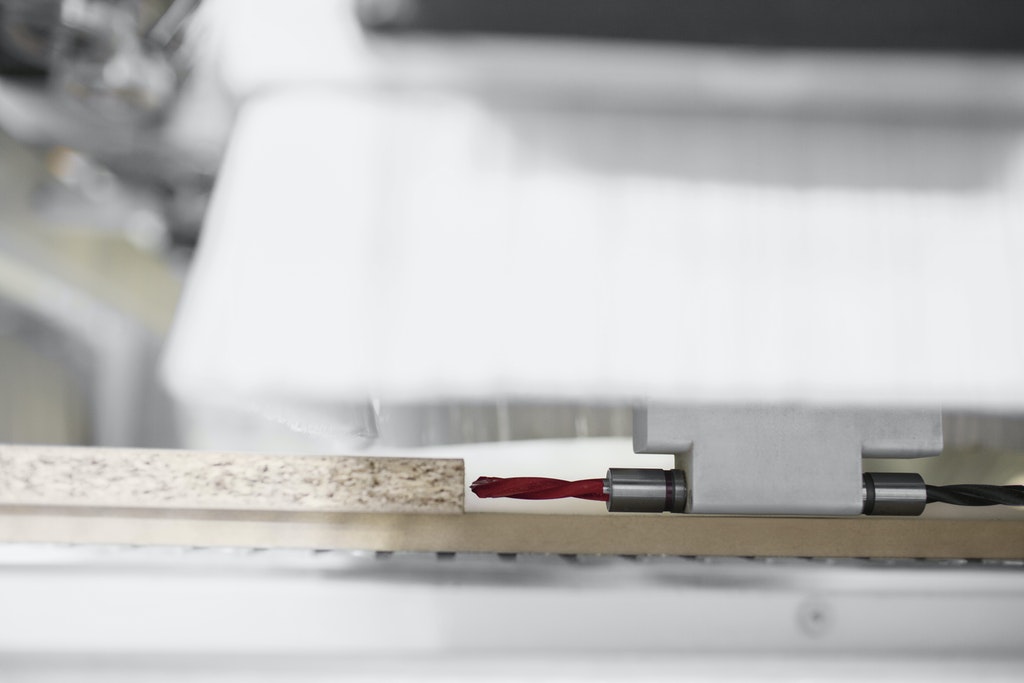

Różnorodność elektrowrzecion, w które wyposażone są te centra obróbcze jest bardzo duża a mimo to zostały wprowadzone nowe.  Począwszy od elektrowrzecion 5-cio osiowych JQX o mocy 13,5 kW i 3 osiowego 14 kW po bardzo bogaty asortyment głowic wiertarskich. Nowe opatentowane głowice wiertarskie w systemie RO.AX gwarantują wiercenia poziome bardzo blisko powierzchni stołu. Duża ilość niezależnych wrzecion w głowicach wiertarskich zapewnia wysoką wydajność obróbki.

Centra obróbcze cnc z serii morbidelli x200 i x400 zapewniają możliwość wyboru dodatkowych niezależnych agregatów obróbczych jak agregat piły, agregat frezowania poziomego.

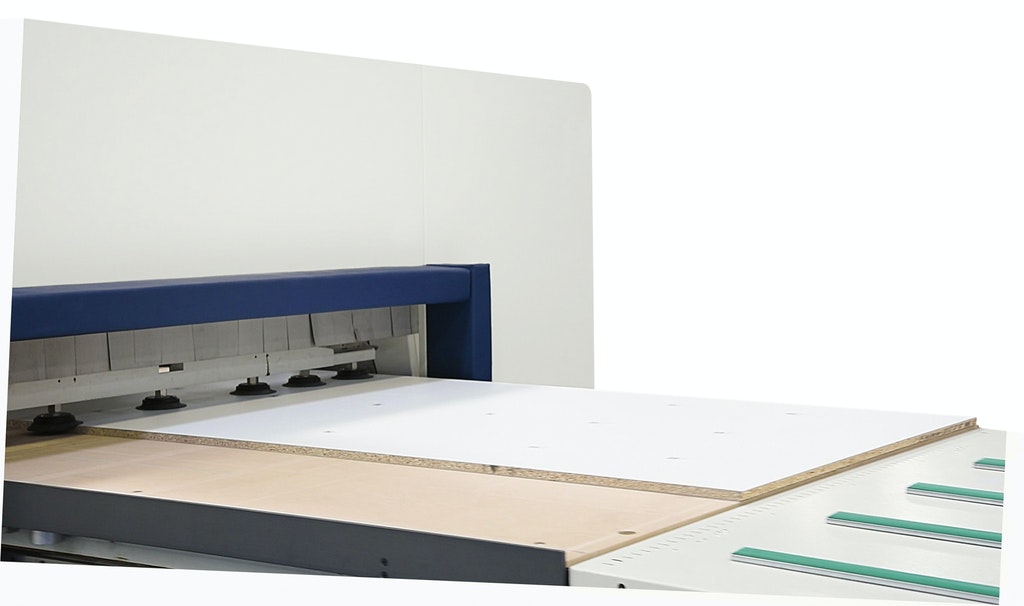

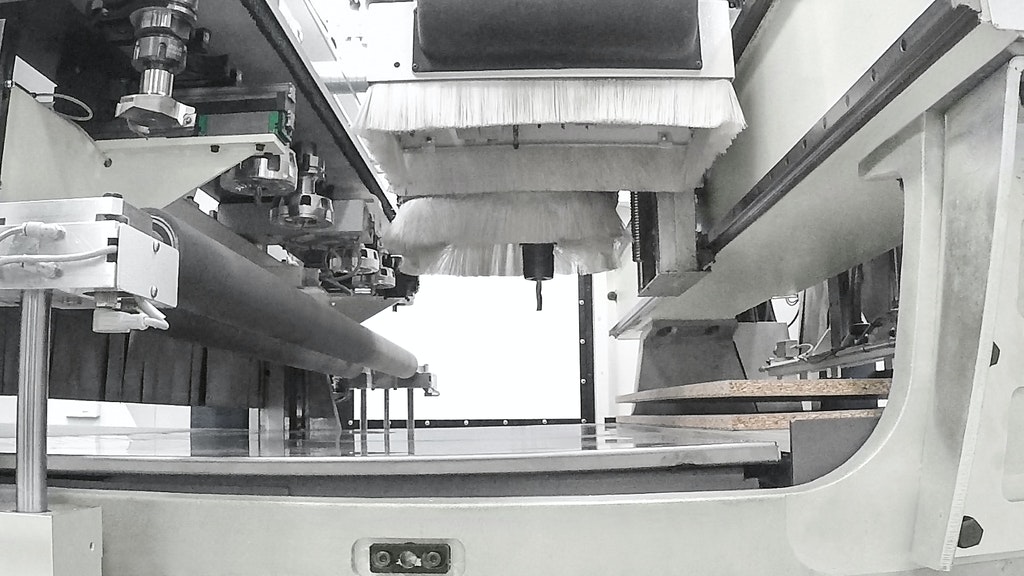

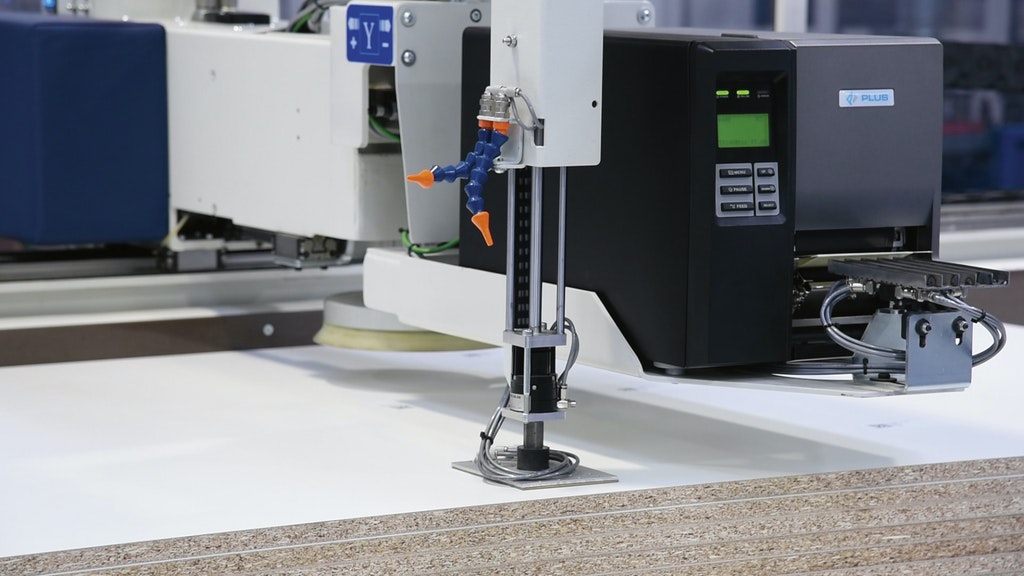

Nowa gama centr do nestingu może być skonfigurowana jako pojedyncza maszyna lub automatyczna linia obróbcza. Posiada ona wtedy automatyczny załadunek i rozładunek oraz możliwość automatycznego metkowania elementów.

Oprogramowanie tych maszyn spełnia najnowocześniejsze standardy światowe.

Tego produktu nie ma na stanie i nie jest dostępny.

SKU: Brak danych Kategoria: Tagi: , , , , ,

Dane techniczne centrum morbidelli x200/x400:

Centrum morbidelli x200/x400 do nestingu, sterowane numerycznie , występuje w trzech wersjach: 3-osiowe, 4-osiowe, 5-cio osiowe.
Występuje sześć wersji centrum morbidelli x200/x400  jeżeli chodzi o wielkość pola roboczego wzdłuż osi Y-X(mm):  typ 1224  (1296×2556), typ 1531 (1596×3156), typ 1536 (1596×3756), typ 1836 (1896×3756), typ 2231 (2216×3156), typ 2243 (2216×4317), 3110-1 620-250, 3710-1620-250, 5510-1620-180.
Max wymiar elementu w osi Z  x200/x400 (mm)   150     /180.
Prędkość wektorowa osi X-Y (m/min) wersja “Pro Space”-56, wersja “Pro Speed”-78.

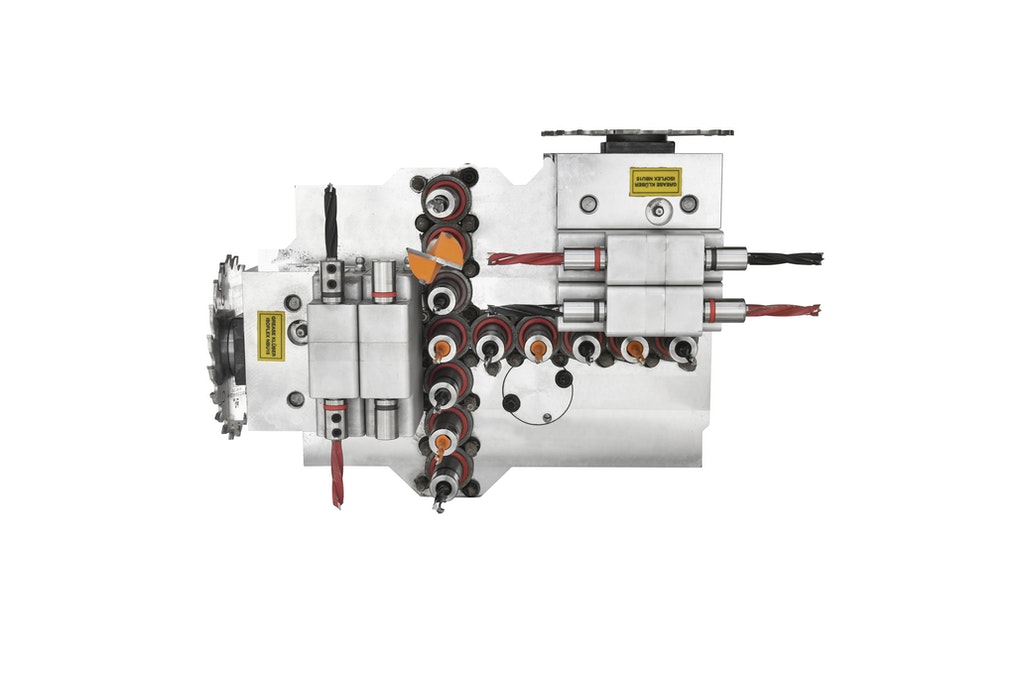

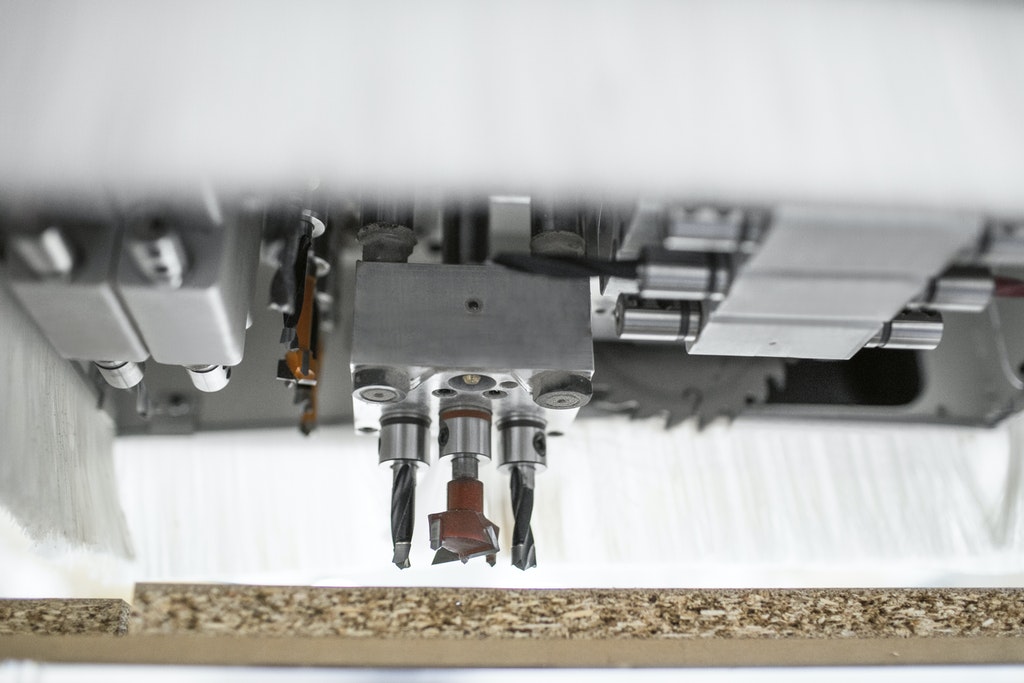

GŁOWICA WIERTARSKA:   F16V, F16VLL, F20, F20LL  F23L,        F29TLC,     F31TLC.
Liczba wrzecion pionowych:             16,                      12,           13,                 17,                21.
Liczba wrzecion poziomych:               0              8(4X-4Y), 10(6X-4Y), 12(8X-4Y), 10(6X-4Y).
Zintegrowana piłka nutująca 120 mm    ilość(szt.)    0,         2(x-y)     0     2(x-y)          1(x)          1(x)              1(x).
GŁOWICA FREZARSKA
Trzy wersje    morbidelli  x200/x400 x200 – 3-osiowe,4-osiowe         x400 – 3-osiowe,4-osiowe , 5-osiowe.
Elektrowrzeciono 3-osiowe, 4-osiowe.
Moc (S6) (kW)    9,5, 14- chłodzone powietrzem,  15 – chłodzone płynem.
Obroty max (obr/min) 24000
Elektrowrzeciono 5-cio osiowe – morbidelli x400
Moc (S6) (kW)    10, 13,5 – chłodzone płynem
Obroty max (obr/min) 24000
Chłodzenie płynem zewnętrzny układ chłodzenia
MAGAZYNKI NARZĘDZI
Automatyczny, ruchomy, liniowy magazynek narzędzi FAST 12/FAST 14/ FAST 18  typ 12xx- 12 / typ 15xx- 14 / typ 18xx i 22xx – 18
Stały, Boczny magazynek narzędzi TRB11/TRB14/TRB16/TRB19 typ 12xx-11 / typ 15xx-14 / typ 18xx-16 / typ 22xx-19 pozycji
Automatyczny, ruchomy, obrotowy magazynek narzędzi “R 16″(opcja): 16 pozycji.
Automatyczny, ruchomy 2 pozycyjny magazynek pick up dla dużych narzędzi – tylko X400 2 pozycje.

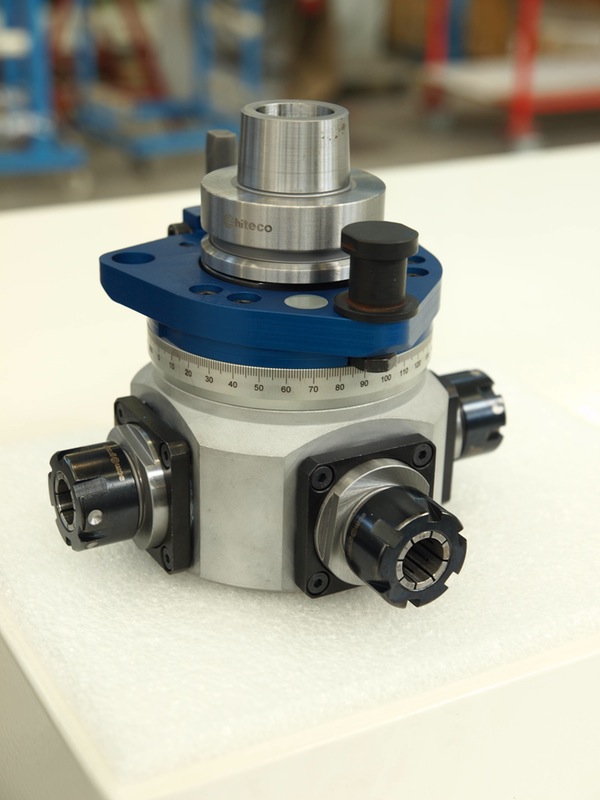

DODATKOWE AGREGATY

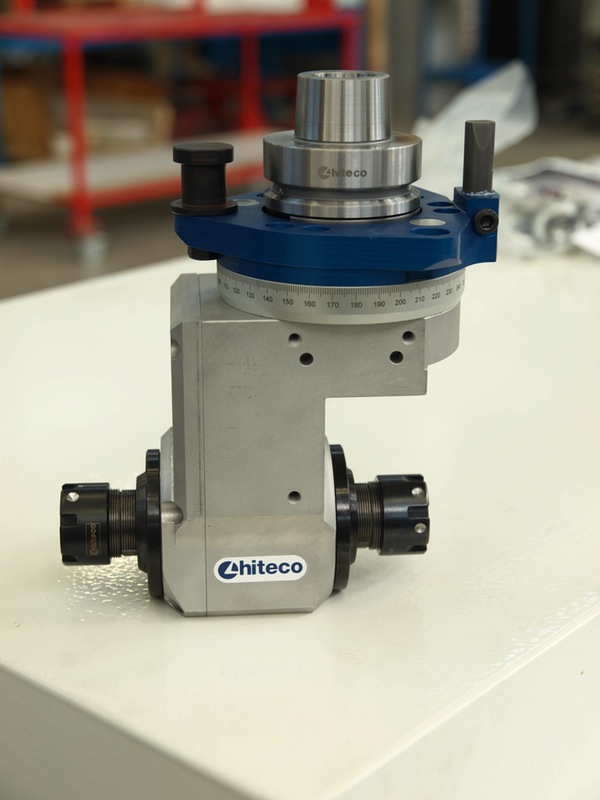

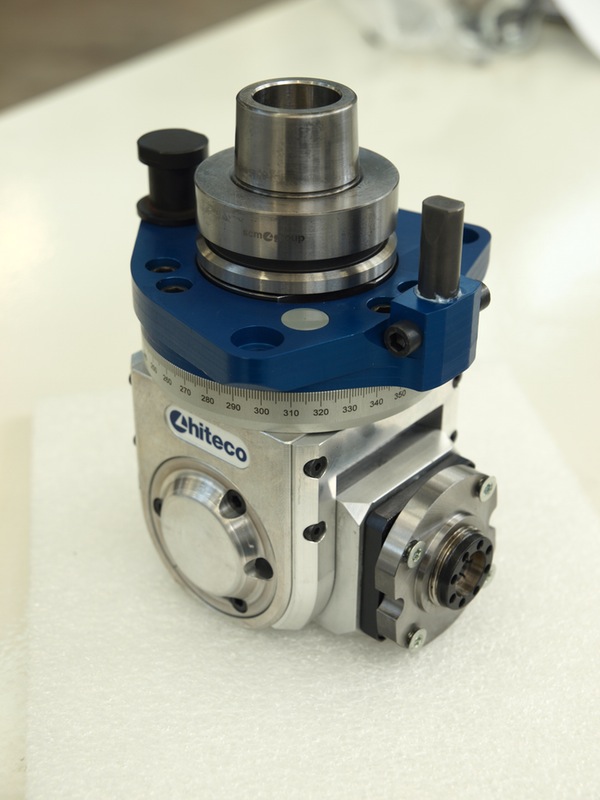

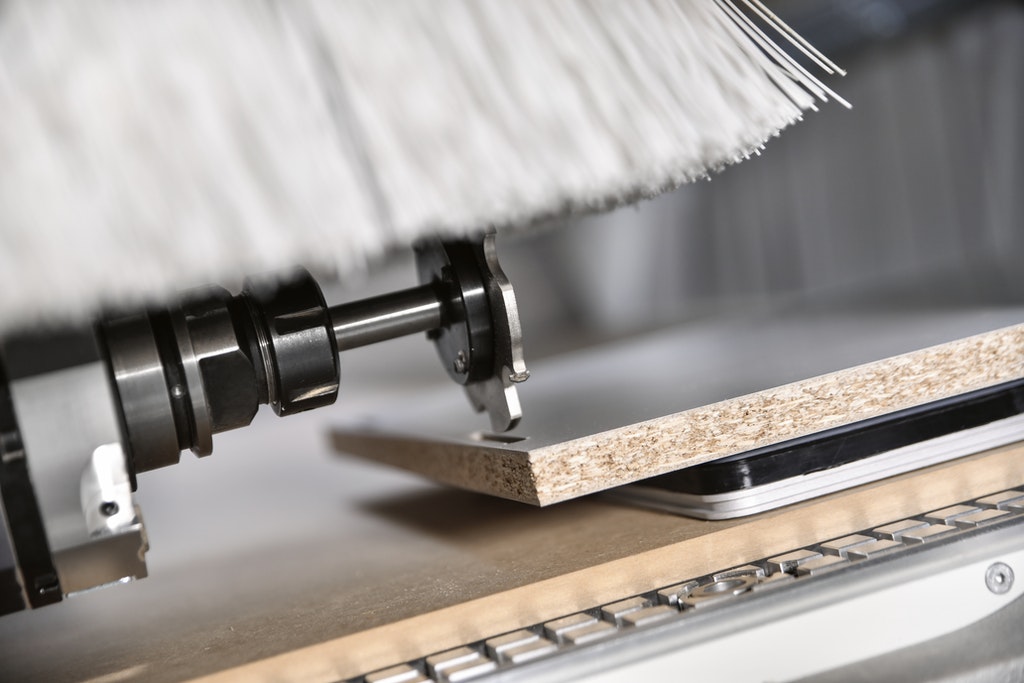

elektrowrzeciono poziome z jednym lub dwoma wyjściami, 5,6 kW, 18000 obr/min.
agregat piły z regulacją kąta 0-90 st. 2,2 kW, 6000 obr/min.
elektrowrzeciono pionowe moc 4,5 kW, 18 obr/min.
agregat kołkujący sterowany numerycznie G-bullet system z automatycznym magazynkiem.
PARAMETRY INSTALACJI:
Moc zainstalowana (kVA) 23-28
Zapotrzebowanie na sprężone powietrze (Nl/min) 450
Wydajność instalacji odpylania (m3/min) 5300
Średnica króćca odciągu (mm) 250
Prędkość powietrza instalacji odciagu (m/min) 30
Waga maszyny standardowej (kg) 3150/3350.
