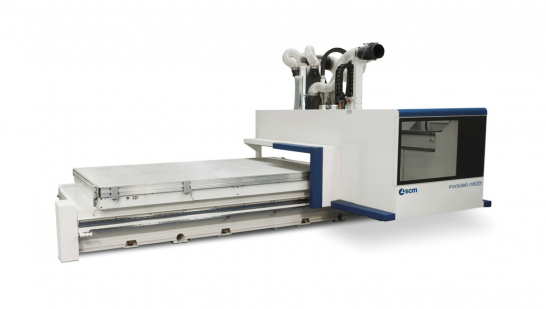

Centrum obróbcze morbidelli m600f/m800f – centra do nestingu
W naszej ofercie znajdziecie Państwo najnowsze centrum obróbcze morbidelli m600f/m800f produkcji SCM Group, które służą do obróbki w technologii nesting. Technologię tą stosuje się ponieważ pozwala na optymalizację rozkroju płyty na elementy meblowe. Technologię tę wykorzystuje się też w centrach morbiddelli X200/X400. Oferowane obrabiarki występują pod marką SCM światowego lidera w produkcji maszyn do obróbki drewna, materiałów drewnopochodnych i tworzyw sztucznych. Dlatego też znają je firmy stolarskie i meblarskie na całym świecie. Każda z produkowanych przez SCM serii: ACCORD, MORBIDELLI, ROUTECH czy REM gwarantuje zastosowanie w różnych dziedzinach produkcji stolarskiej i meblarskie. Dlatego też marka SCM znana jest szerokiego wachlarza zastosowań i elastyczności.
Centrum obróbcze – innowacyjne rozwiązania
SCM co roku wprowadza nowe wyposażenie do centr obróbczych cnc jak: nowe elektrowrzeciona marki Hiteco, nowe głowice wiertarskie w technologii RO.AX.

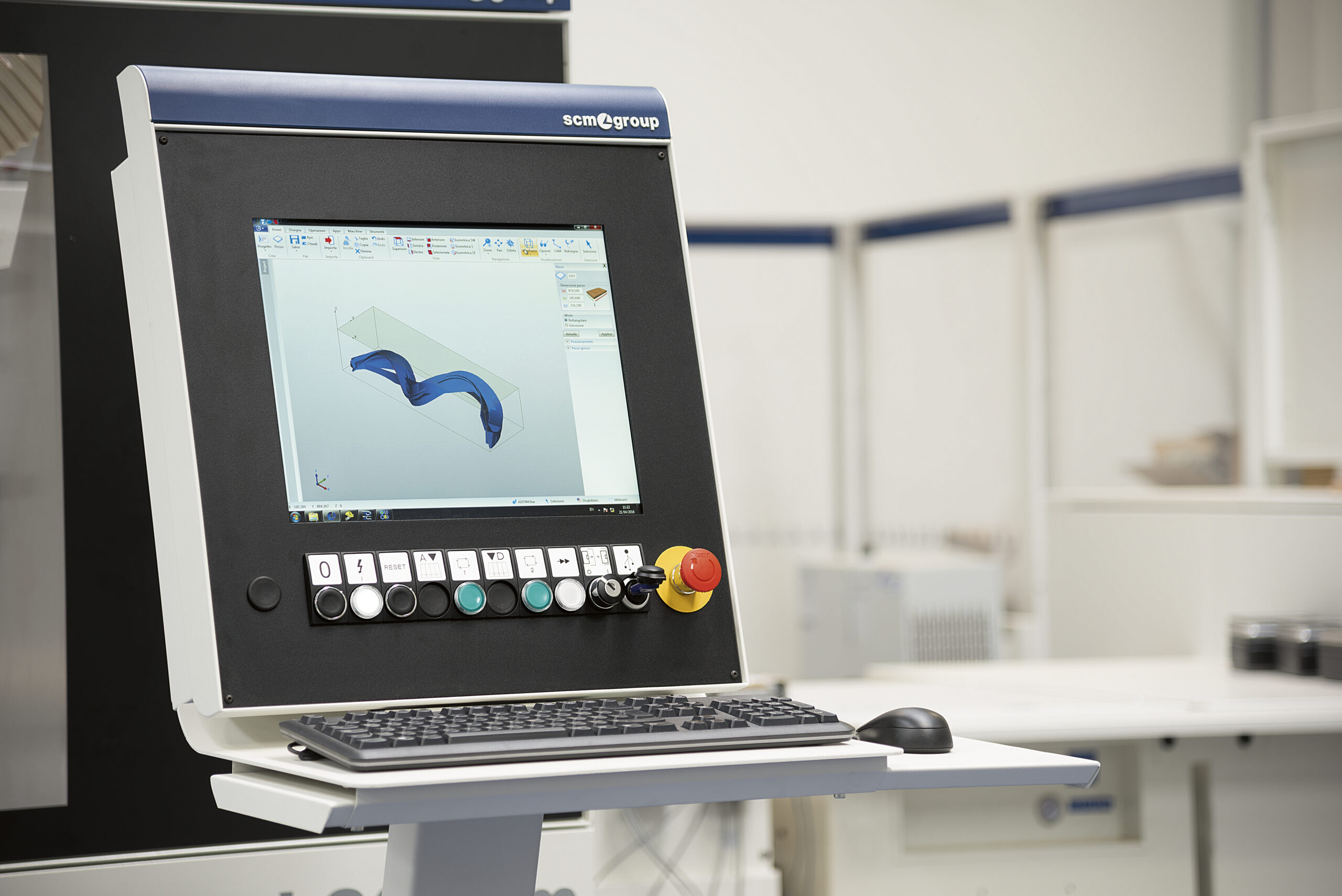

Zastosowanie w urządzeniach nowoczesnego sterowania numerycznego gwarantuje wyjątkową dokładność gotowych elementów. Proponowane centrum obróbcze CNC w trakcie jednego cyklu automatycznie pobiera różne narzędzia niezbędne w procesie produkcyjnym. Wpływa to na oszczędność materiału, czasu i finansów. Odpowiednio zaprogramowane maszyny gwarantują powtarzalność. Dlatego zapewniają szybkie wykonanie serii elementów o identycznych parametrach.
Dane techniczne:

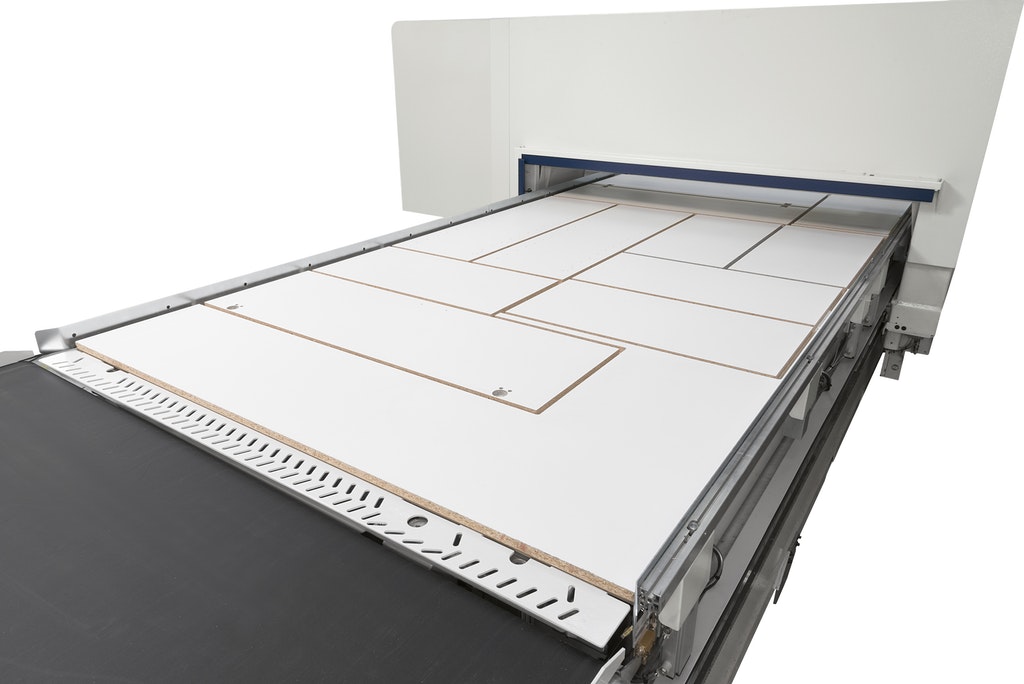

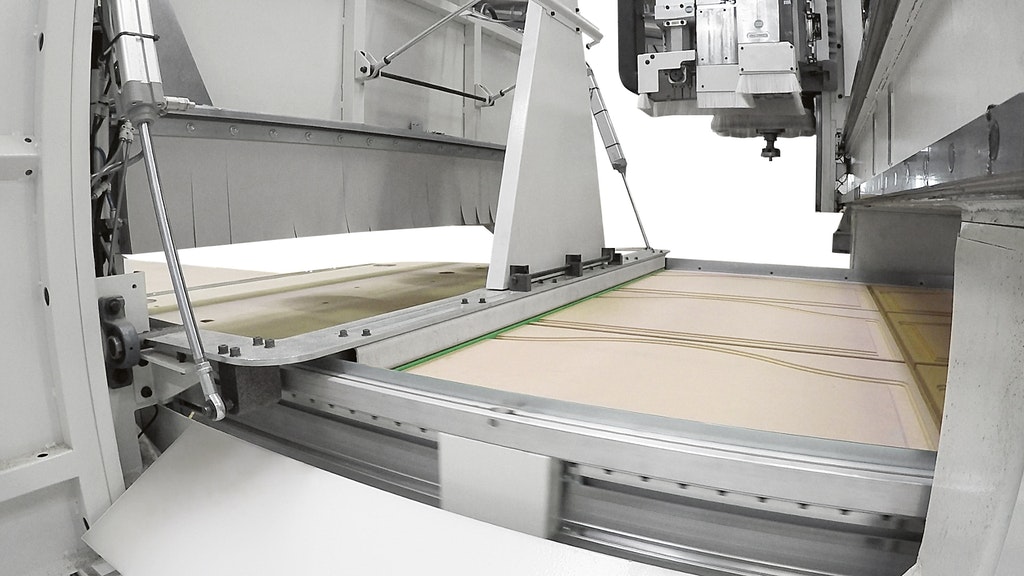

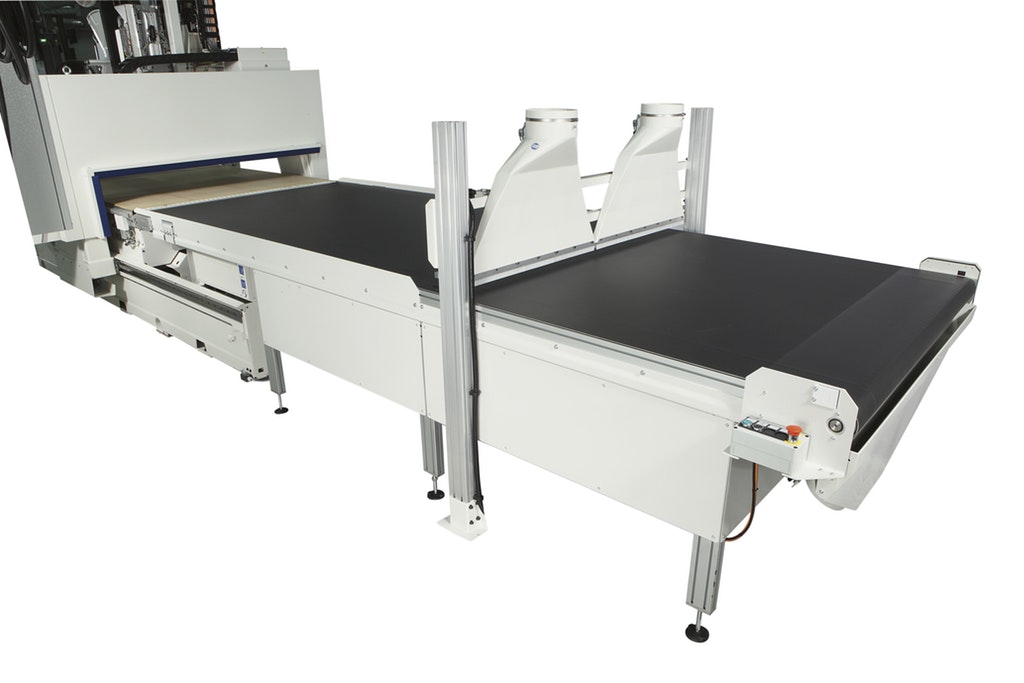

| Przemysłowe centrum obróbcze morbidelli mf występują w wersji maszyny wolnostojącej lub linii do nestingu z automatycznym załadunkiem i rozładunkiem. | ||
| Centrum obróbcze morbidelli mf występują w trzech wersjach jeżeli chodzi o wyposażenie: | “A”-trzyosiowa, “B”-czteroosiowa, “C”-pięcioosiowa. | |
| Występuje wiele wersji “morbidelli m” jeżeli chodzi o wielkość pola roboczego wzdłuż osi X-Y(mm): | ||
| wymiar pola pracy w osi X (mm) | 3650, 4970, 6170. | |
| wymiar pola pracy w osi Y (mm) | 1320, 1600, 1840, 2120. | |
| Prędkość wektorowa osi X-Y (m/min) | dla m 400f – 85, dla m 600f i m 800f – 127 wersja “pro-speed”. | |

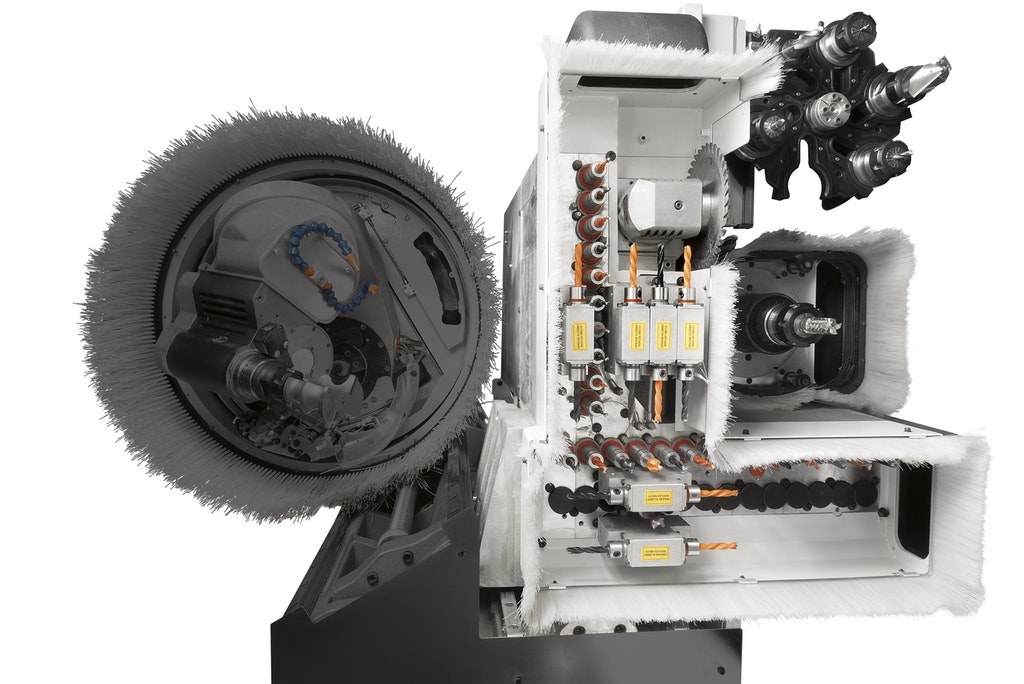

GŁOWICA WIERTARSKA |
||
| Liczba wrzecion pionowych (cztery rodzaje głowic): | 12(7X-5Y), 14(8X-6Y), 25(12X-13Y), 38(19X-19Y). | |
| Liczba wrzecion poziomych (odpowiednio do pozycji z wiertłami pionowymi): | 8(4X-4Y), 12(8X-4Y), 12(8X-4Y), 12(8X-4Y). | |
| Zintegrowana piłka nutująca w osi X (mm) | 120. | |

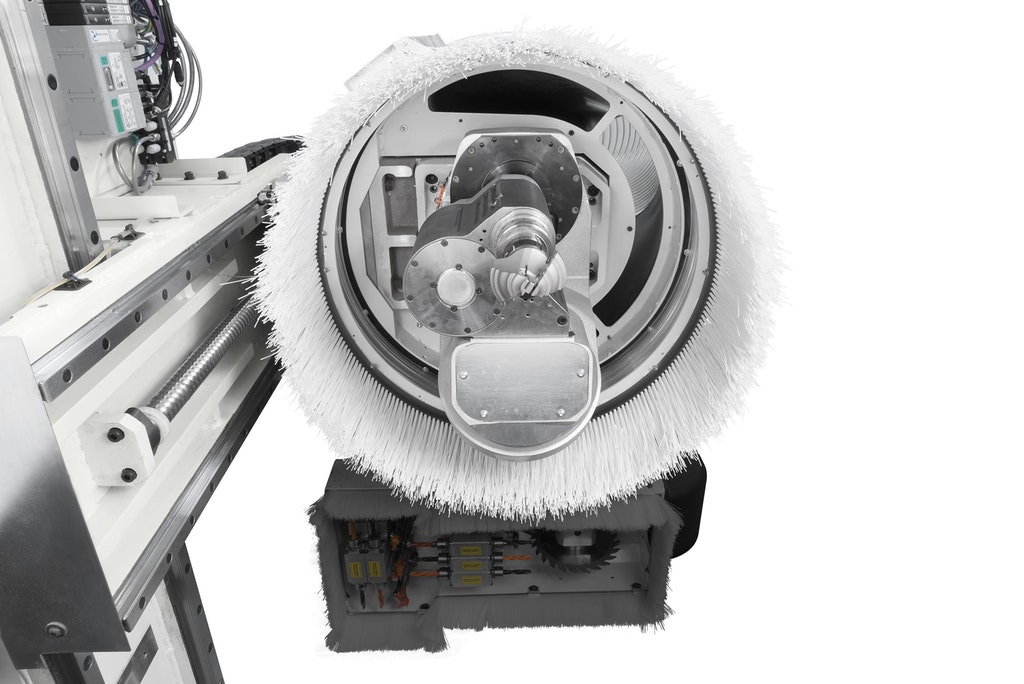

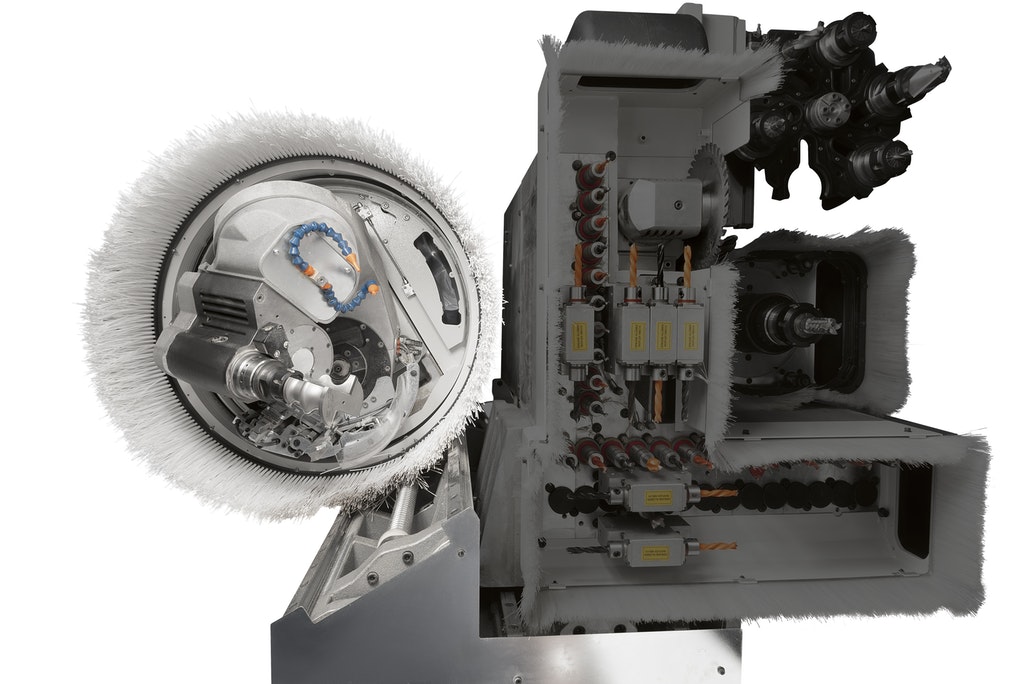

GŁOWICA FREZARSKA |
||
| Trzy wersje: | trzyosiowe, czteroosiowe, pięcioosiowe. | |
| Trzyosiowe, czteroosiowe(opcja) elektrowrzeciono | ||
| Moc (S6) (kW) | 12 i 15 (opcja). | |
| Obroty max (obr/min) | 24000. | |
| Chłodzenie powietrzem, 15kW płynem(opcja) | ||
| Pięcioosiowe elektrowrzeciono 12kW i 17kW(opcja) | ||
| Obroty max (obr/min) | 24000 | |
| Chłodzenie płynem | zewnętrzny układ chłodzenie. | |

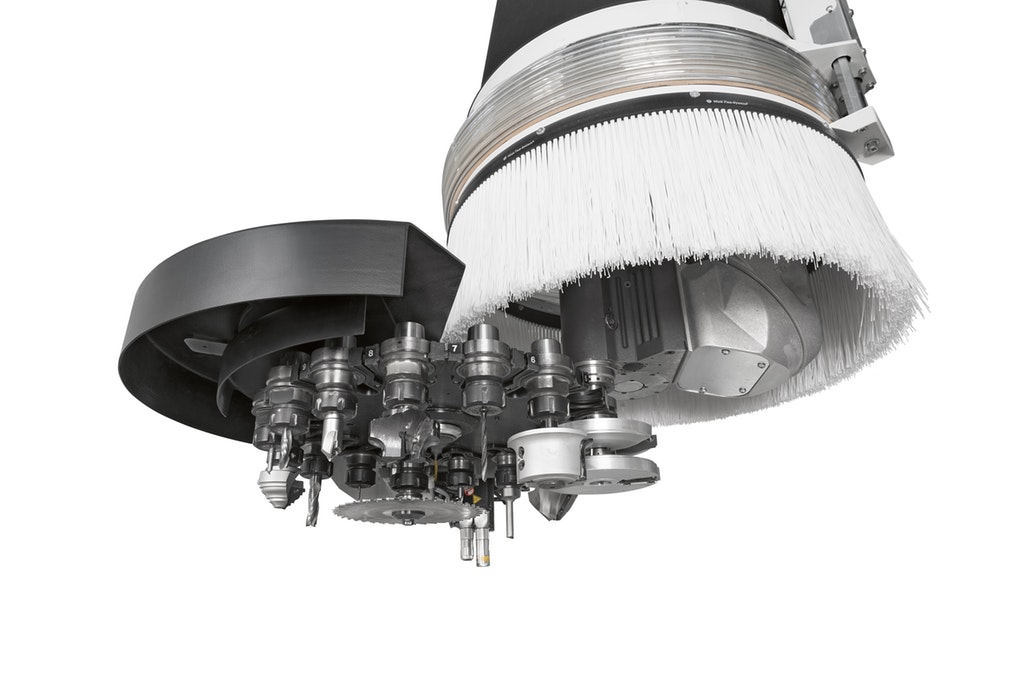

| Automatyczny, ruchomy, obrotowy magazynek narzędzi “R16” | 16 pozycji. | |
| Stały, Boczny magazynek narzędzi TR10 dla stołu w Y 1320 mm/TR12 dla stołu o większej szerokości | 10/12 pozycji. | |

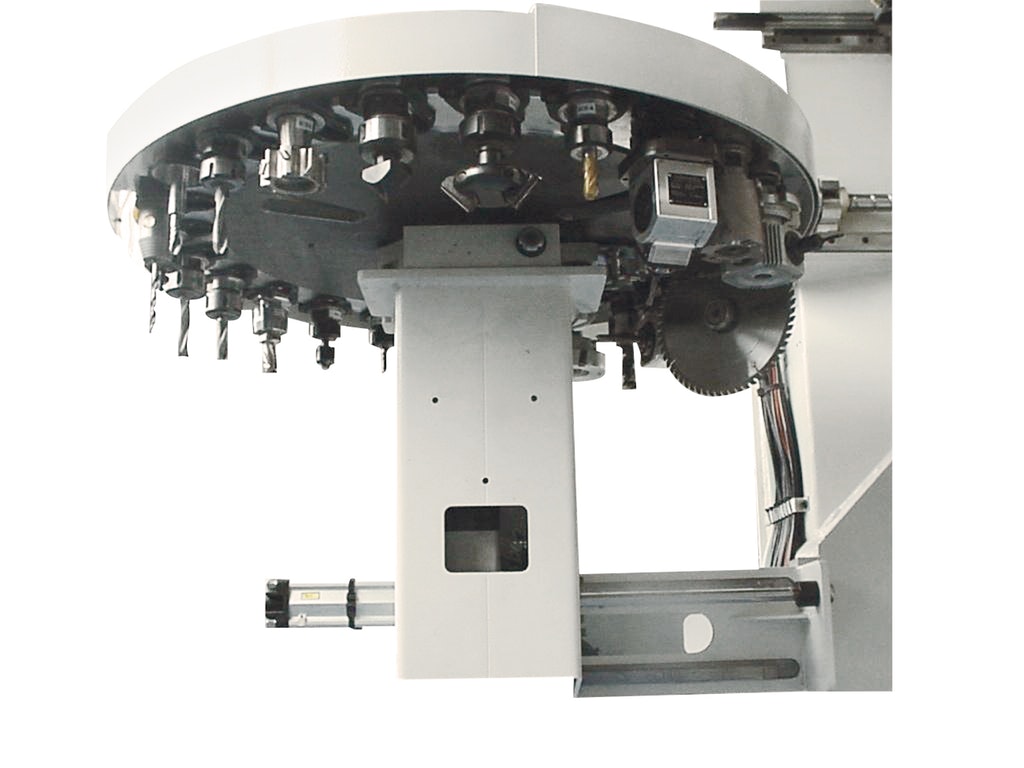

| Automatyczny, ruchomy, obrotowy magazynek narzędzi “R 24″(opcja) | 24 pozycje. | |
| Automatyczny, ruchomy, obrotowy magazynek narzędzi przy elektrowrzecionie głównym “Rapid 12″(opcja) | 12 pozycji. | |
DODATKOWE AGREGATY(elektrowrzeciona): |
||
| pionowe “PBTC” z magazynkiem Rapid 6 | 12 kW, 18000 obr/min | |
| pionowe “PB1” | 12 kW, 18000 obr/min | |
| poziome z dwoma wyjściami | moc 5,6 kW, 18 obr/min. | |
PARAMETRY INSTALACJI |
||
| Moc zainstalowana (kVA) | 23-28 | |
| Zapotrzebowanie na sprężone powietrze (Nl/min) | 450 | |
| Wydajność instalacji odpylania (m3/min) | 5300 | |
| Średnica króćca odciągu (mm) | 250 | |
| Prędkość powietrza instalacji odciagu (m/min) | 30 | |
| Waga maszyny standardowej (kg) | 3150/3350 |
